Zugstangen

M 10 bis M 65

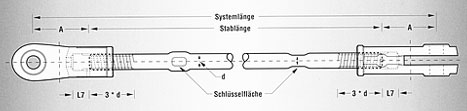

Gewindegröße	Gewindelänge	Schlüsselfläche	Differenzmaße zwischen Stab- und Systemlänge	Verstelllänge
M	L 3 =3 * M	-	2 * A	2 * L 7
M10	30	6	70	26
M12	36	8	86	32
M16	48	10	114	40
M20	60	12	136	50
M24	72	19	166	60
M27	81	22	182	68
M30	90	24	206	76
M36	108	26	244	90
M42	126	36	288	108
M48	144	40	320	120
M56	168	48	384	152

Abmessungen in mm

St. 52.3 mit Werkszeugnis DIN 2.2 oder DIN 3.1 B
