Stabanker

M 10 bis M 65

Gewindegröße
M
M10
M12
M16
M20
M24
M27
M30
M36
M42
M48
M56
Gesamtlänge
L 1
61
74
98
119
145
160
180
215
282
296
373
max. Distanz Bolzenzentrum-Zugstab
L 2
35
43
57
68
83
91
103
122
144
160
192
min. Gewindelänge-Zugstab
L 3
26
32
40
50
60
68
76
90
130
120
180
Ankerüberstand
L 4
13
16
21
26
32
53
39
48
70
75
91
Anschlußblechüberstand
L 5
16
20
28
32
40
44
50
60
72
80
100
Toleranzausgleich für Anschlußblech
L 6
4
4
5
6
7
7
8
9
10
10
15
Verstelllänge
L 7
13
16
20
25
30
34
38
45
54
60
76
Gewindelänge bis Kontrollloch
L 8
11,5
14,5
18
22,5
27
30,5
34
40
66
54
84
Gesamtbreite
b 1
24
29
40
48
58
63
72
84
114,5
125
153
Gesamtdicke
d 1
20
23
29
36
42,5
48
53
64
87
90
122,5
Bolzendurchmesser Güte 10.9
Ø 1
8
10
14
16
20
22
25
30
38
40
50
Bolzenlänge Güte 10.9
L 9
28
32
40
48
56,5
62
69
84
110
115
147
Anschlußblechdicke
w 1
6
8
10
12
15
20
20
25
32
35
44
Maulweite
w 2
6,5
8,5
10,8
13
16
21
21
26
34
36
46
Verstärkung Auge
V
1,25
1,25
1,7
2
2
2
2,5
3
5,7
3
7
Ankerhülse außen
d a
18
20
26
32
38,5
44
48
58
75
84
108
Ankerhülse innen
d i
11
13
17
21
25,5
29
32
38
45
51
59
Grenzkraft
FR, d
21,5
31,3
58,2
90,9
130,9
170,3
208,1
302,8
372,1
486,0
661,6

Abmessungen in mm

Werkstoff

Sphäroguß GGG 40.3 mit Zeugnissen DIN 50049 / 2.2 oder DIN 50049 / 3.1 B

Prüfbescheid

Die komplette Typenprüfung des Materialprüfungsamtes erhalten Sie auf Wunsch

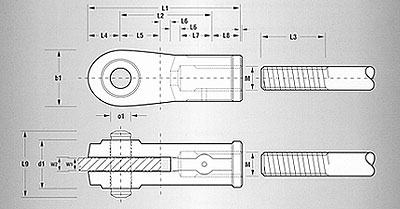

Zeichnung

entspricht Anlage 1 des Prüfbescheids II B 6-543-71 vom 02.09.1994

Technische Werte

entsprechen Anlage 2 des Prüfbescheids II B 6-543-71 vom 02.09.1994
